GEOMAGNETIK IM WASSER

Beim Einsatz der Geomagnetik handelt es sich um ein passives Ortungsverfahren, das die Standardmethode in der Kampfmittelbergung darstellt. Ziel des Verfahrens ist die Detektion magnetischer Anomalien im Erdmagnetfeld die von eisenhaltigen Objekten hervorgerufen werden und damit als Indikator für das Vorhandensein von Kampfmitten dienen.

geo-wasser


Neben der Kampfmitteldetektion stellt die Geomagnetik eine Methode zur großflächigen und kosteneffizienten Untersuchung in den Bereichen der Infrastrukturanalyse, Archäologie oder Forensik dar.

c_geomagnetik
Farbkartendarstellung der FLX-Messdaten in der Havel


Mit den Methoden Fluxgate und Cäsiumdampf-Magnetometer stehen uns zwei Systeme zur Verfügung, die den jeweiligen Auftragsanforderungen entsprechend zum Einsatz kommen. In flachen und engen Gewässern (z.B. Hafen, Seen, Flüsse) kommt ein dynamisch tiefenkontrolliertes Fluxgate-System zum Einsatz.

c_geomagnetik2-1

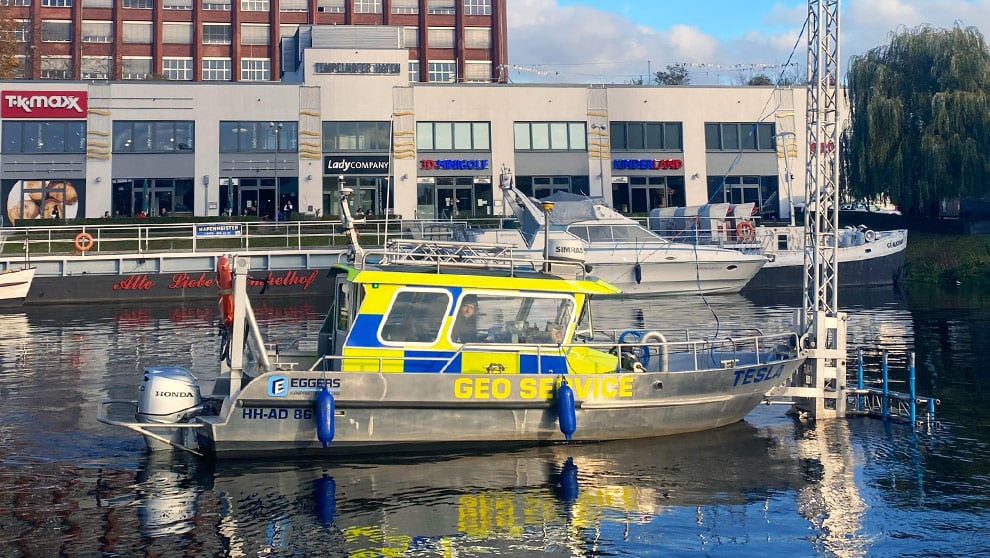

FLX-Sondiersystem am Sondierboot im Teltowkanal Berlin-Tempelhof


In offenen und tiefen Gewässern (z.B. Nord- und Ostsee) lassen sich große Flächen effizient mit einer geschleppten Konfiguration von Cäsiumdampf-Magnetometern sondieren.

c_geomagnetik3
Cäsiumdampf-Magnetometer im Rahmen


Die Georeferenzierung der Messdaten erfolgt mittels hochpräziser Vermessungsgeräte auf der Grundlage von DGPS im Zentimeterbereich. Akustische Positionierungssysteme (z. B. USBL) in Verbindung mit hochsensiblen Bewegungssensoren verorten die Systeme unter Wasser mit der erforderlichen Genauigkeit.

EINSATZ / VORTEILE

  • Flächenerkundung
  • UXO-Detektion
  • Objektsuche
  • Kabelerkundung
  • Archäologische Sondierung
  • Forensik



ELEKTROMAGNETIK IM WASSER

h_elektromagnetik-2


Die Elektromagnetik eignet sich besonders bei komplexen Fragestellungen, wenn die Aussage der Geomagnetik, durch störende, ferromagnetische aber nicht leitfähige Materialien (Schlacke, Hartbrandziegel etc.) stark limitiert ist.

e-wasser-neu-1


Es handelt sich hierbei um ein aktives Ortungsverfahren, das auf dem Prinzip der Transienten-Elektromagnetik (TDEM) basiert. Im Gegensatz zur Geomagnetik werden nur leitfähige Objekte angesprochen, was zu einer valideren Aussage hinsichtlich eines Kampfmittelverdachtes führt, da hier eine Leitfähigkeit als Indikator Grundsätzlich attestiert wird.

c_elektromagnetik-1

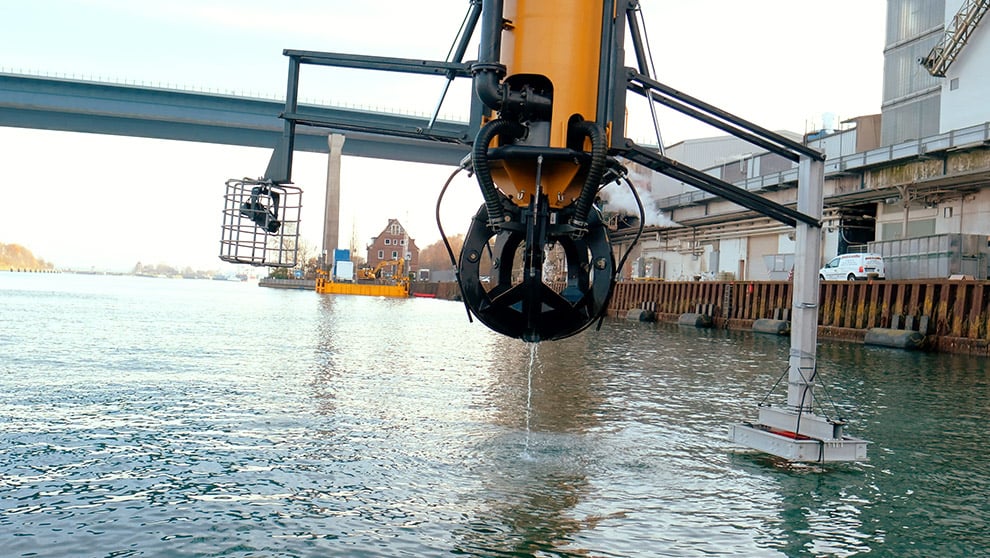

EM 61 am EOT i500 im Nord-Ostsee-Kanal am Nordhafen Kiel


Die Nutzung eines für Unterwasserarbeiten ausgelegten Elektromagnetiksystems erweitert den Anwendungsbereich in schwer zugänglichen Bereichen wie an Uferböschungen und in Flachwasserzonen sowie schwer zugänglicher Hafenanlagen. Zudem werden elektromagnetische Systeme im Wasser zur Relokalisierung bereits detektierter Anomalien im Zuge der Bergung und Identifizierung eingesetzt, so z.B. am EGGERS Octopustool i500. Das Elektromagnetiksystem kann an verschiedenen Aufnahmegeräten geführt werden und kommt je nach Aufgabenstellung im Uferbereich an Land oder auf wasserseitigen Trägersystemen zum Einsatz.



c_elektromagnetik2

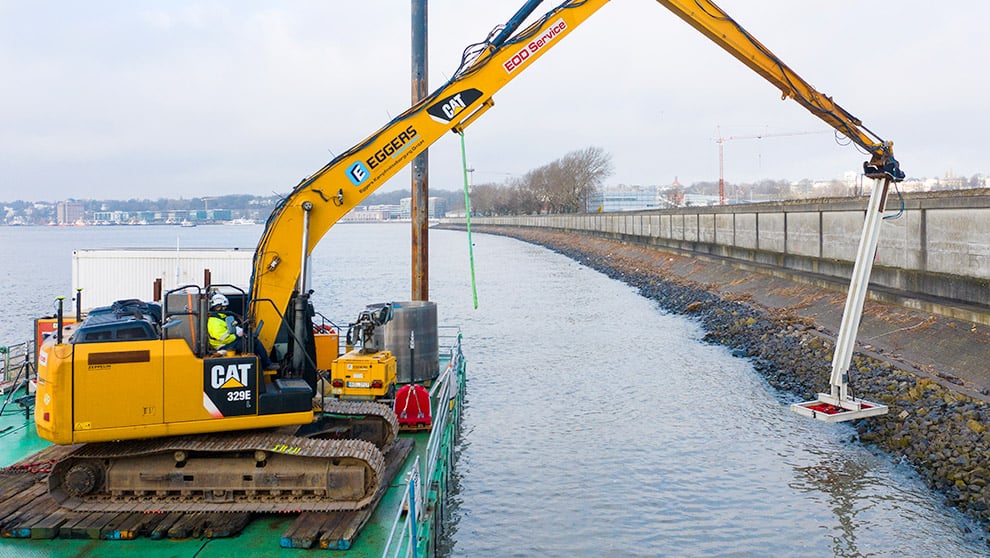

EM 61 am Baggerarm in der Elbe am Köhlbranddeich


EINSATZ / VORTEILE

  • UXO-Detektion
  • Objektsuche
  • Kabelerkundung



SIDESCAN SONAR


Mit unserem modernen Side-Scan-Sonar lassen sich Unterwasser-Strukturabbildungen in höchster Auflösung unter Wasser erzielen und große Flächen des Gewässergrundes schnell und effizient analysieren. Hindernisse werden identifiziert und aufliegende Objekte wie z. B. Kampfmittel lokalisiert und aufgezeichnet.

c_verfahren-7
Reifen, Pfähle und Äste am Grund des Müggelsees


In Kombination mit genauen Positionierungsmethoden per RTK-DGPS und USBL lassen sich die georeferenzierten Bilder im Zentimeterbereich mit anderen geophysikalischen Methoden abgleichen.

c_verfahren1
Side-Scan Meeresbodenuntersuchung im Vorhafen Helgoland


Side-Scan-Sonare eignen sich für die Detektion verschiedenster Objekte im Wasser wie Kampfmittel, Bauwerke, archäologische Funde, Kabeltrassen, Pipelines, Geisternetze etc. Durch die Verwendung verschiedener Frequenzen ist das Erstellen eines Gesamtüberblickes sowie eine vertiefende Untersuchung einzelner Objekte möglich.

c_verfahren_1-1

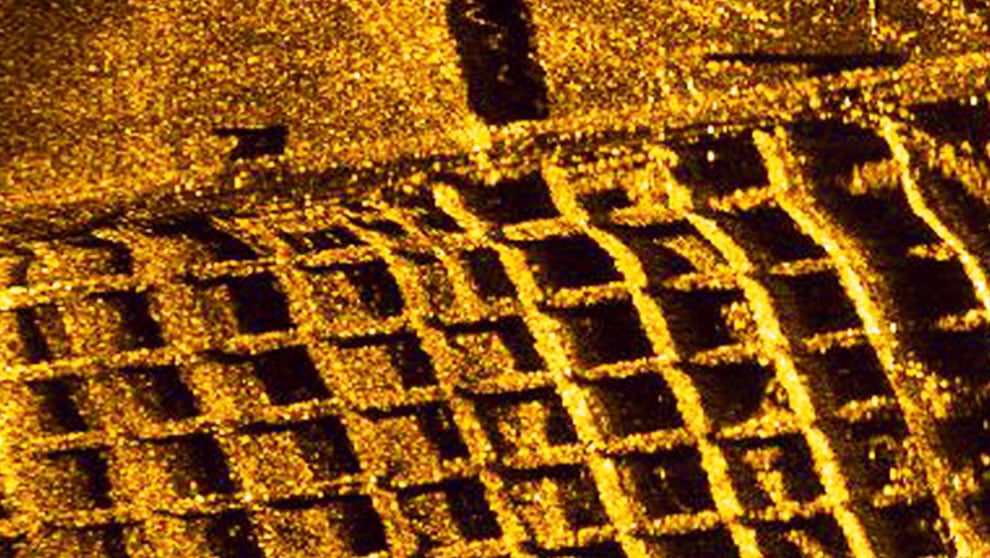

Feinkörniges Detail in der Kieler Förde – Gitterabstand 5 cm


EINSATZ / VORTEILE

  • Vor-Ort Untersuchungen
  • Analyse des Meeresbodens
  • Hindernisvermeidung für geomagnetische Untersuchungen
  • Objektidentifikation und -unterscheidung (UXOs, Kabel, Anker, Wracks, …)
  • Qualitativer Überblick über das Relief des Meeresbodens
  • Bestätigung oder Ausschluss magnetischer Anomalien


UHD MULTIBEAM

h_verfahren_multibeam


Mit unserem ultra-hochauflösenden Multibeam lassen sich schnelle und großflächige 3D-Untersuchungen der Acoustic-Digital-Technologie im Zentimeterbereich durchführen. Die vielfältigen Anwendungsgebiete erstrecken sich von der klassischen Tiefenkartierung über die Objektsuche (Wracks, Kampfmittel, Container) bis hin zur Inspektion und Schadenermittlung von Unterwasserbauwerken, Spundwänden, Seekabeln oder Pipelines. Objekte werden georeferenziert verortet und Schäden wie Ausbrüche, Spaltmaße, Fehlstellungen, Korrosion oder Auskolkungen vermessen.

c_verfahren-5
Betonpfahlbau mit marinem Bewuchs


Die Georeferenzierung erfolgt mittels DGPS, modernster Bewegungssensorik und Korrektursensoren, so dass jeder einzelne „Beam“ des Fächerecholotes seine eigenen Lagekoordinaten hat. Durch die lückenlose Digitalisierung der Gewässersohle lassen sich Objekte in einer 3D-Punktwolke darstellen, ihre Lage und Größe vermessen und Beschädigungen identifizieren und berechnen. Durch das Gesamtsystem der eingesetzten Sensoren werden gängige hydrographische Messgenauigkeiten übertroffen.

c_verfahren_multibeam
Ankertauminen im Versenkungsgebiet Kolberger Heide/Kieler Buch


Bei der Munitionssondierung von Gewässern erlaubt die digitale 3D-Erfassung von Objekten, neben der Lokalisierung, auch eine Identifikation von Kampfmitteln in einem Datenbankabgleich. Mit der maßstabsgetreuen Abbildung wird das Ausmaß der Schäden an Kampfmitteln berechnet und eine präzise Risikobewertung im Vorwege einer Räummaßnahme erstellt.  Im Bereich der marinen Archäologie liefert das Multibeam hochaufgelöste Daten, die eine aussagekräftige archäologische Interpretation erlauben. Potentielle archäologische Anomalien werden identifiziert und die gesetzlichen Vorgaben zum Schutz des kulturellen Erbes umgesetzt.

Das Messboot TESLA mit seinem sehr geringen Tiefgang und seiner kompakten Bauweise erlaubt den Einsatz der Multibeam-Technologie auch in bisher nicht erreichbaren flachen Gewässern. Damit lassen sich bewährte Offshore-Anwendungen in den Binnenbereich transportieren.


EINSATZ / VORTEILE

  • Kampfmittelerkundung
  • Objektvermessung und -detektion
  • Bauwerksinspektion in UHD-Auflösung
  • Bathymetrie-Vermessung
  • Aushubüberwachung
  • Schiffsrumpfinspektion
  • Wracksuche und Archäologie
  • Fahrrinnenüberwachung
  • Objektsuche nach Havarien
  • Forensik


SUBBOTTOM PROFILER

h_subbottom-768x336-1

Mit dem Subbottom-Profiler lassen sich Einblicke in den Gewässergrund erlangen. Die ausgesendeten hochenergetischen akustischen Wellen dringen in die oberen Sedimentschichten ein und werden an Schichtgrenzen und Objekten reflektiert. In Kombination mit hochsensibler Bewegungssensorik und Echtzeit-korrigierten DGPS-Daten wird ein georeferenziertes hochaufgelöstes Bild im Zentimeterbereich in den oberen Metern des Gewässerbodens erzeugt.

c_subbottom-1
Subbottom-Sedimentschnitte im Südhafen Helgoland


Geologische Strukturen lassen sich interpretieren und Schichtmächtigkeiten und Volumina ableiten. Im Sediment eingebettete Einzelobjekte wie Kampfmittel, Pipelines oder Kabel werden identifiziert und verortet.

c_verfahren-7 (1)
Subbottom-Sedimentschnitt mit Hyperbel eines Verdachtobjektes im Südhafen Helgoland


Der Einsatz des Subbottom-Profilers eignet sich besonders als zusätzliche oder zweite Expertise in einer korrelierten Auswertung mit den herkömmlichen magnetischen Verfahren bei der UXO Detektion, wodurch eine deutlich validere Bestimmung von Verdachtsobjekten erreicht wird.

In der marinen Archäologie liefert der Subbottom-Profiler eine kosteneffiziente Lösung zur Kartierung und Verwaltung des maritimen Kulturerbes im Gewässergrund.

Mit dem Einsatz in flachen Küstenbereichen, Flüssen und Hafenbecken bis hin zu Off-Shore Bereichen mittlerer Wassertiefe bietet sich ein breites Anwendungsspektrum.


EINSATZ / VORTEILE

  • Geologische Untersuchung
  • Off-Shore Baugrunduntersuchung
  • Objektortung im Sediment (UXO, Kabel, Pipelines, Felsbrocken)
  • Hochauflösende Schichterkennung
  • Georeferenzierte 2D-Profile im Zentimeterbereich
