VOLUMENBERÄUMUNG UND MASCHINELLE SEPARATION


Flächen bei denen eine Oberflächensondierung mit anschließender punktueller Bergung durch eine hohe Belastung mit Munition oder Störkörpern nicht oder nur teilweise möglich ist werden mit der Volumenberäumung von Kampfmitteln befreit. Hierbei wird der Boden lagenweise unter Einhaltung der DIN 4124 untersucht und abtragen. Dieser Vorgang wird bis zum Erreichen der ungestörten Bodenschichten oder des Verdachtshorizontes wiederholt. Die Aushubsohle und die Böschungswände werden abschließend mit aktiven und passiven Sonden untersucht und geräumt, bis die geforderte Qualität erreicht ist.

c_methoden2-2

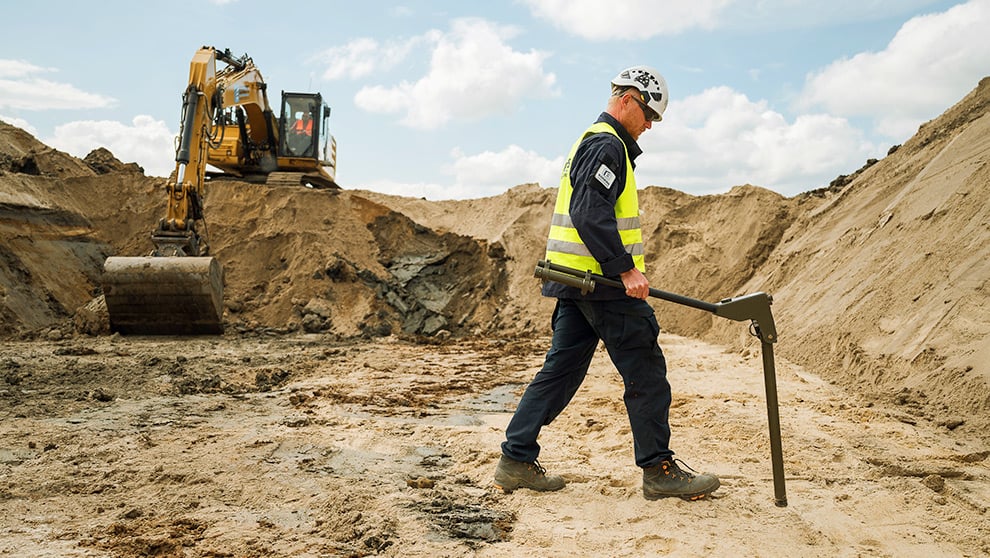

Lagenweiser Bodenabtrag in der Volumenberäumung

c_methoden3-1

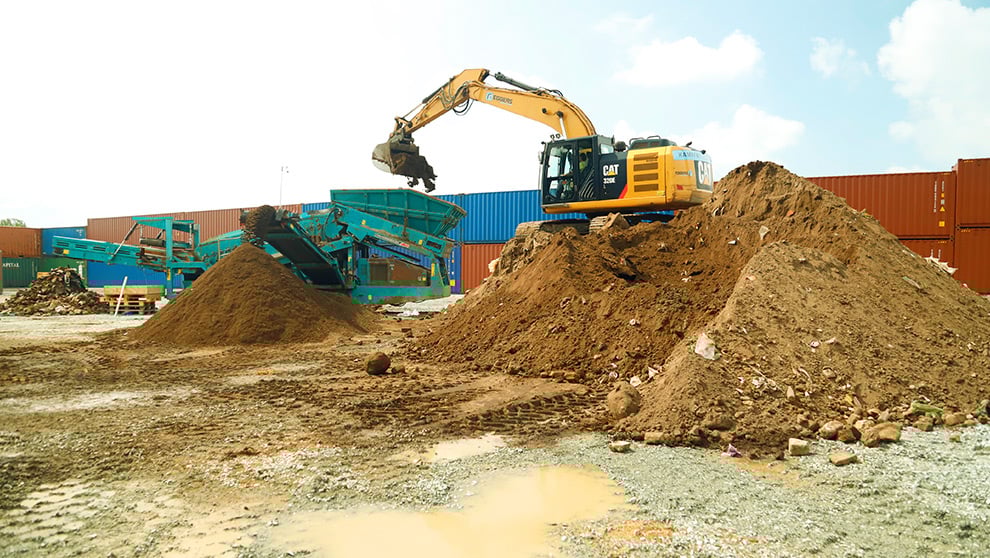

Volumenberäumung mit Separationsanlage


In Abhängigkeit der zu erwartenden Kampfmittelbelastung wird der Aushub entweder seitlich auf einer kampfmittelfreien Fläche abgelegt und während des Ablageprozesses visuell und geophysikalisch überprüft oder mittels spezieller Maschinen und Magnetabscheider separiert. Abschließend erfolgt immer eine Kontrolle mittels eines Minensuchgerätes und visueller Überprüfung der einzelnen Fraktionen durch einen Befähigungsscheininhaber nach §20 Sprengstoffgesetz.


c_methoden5

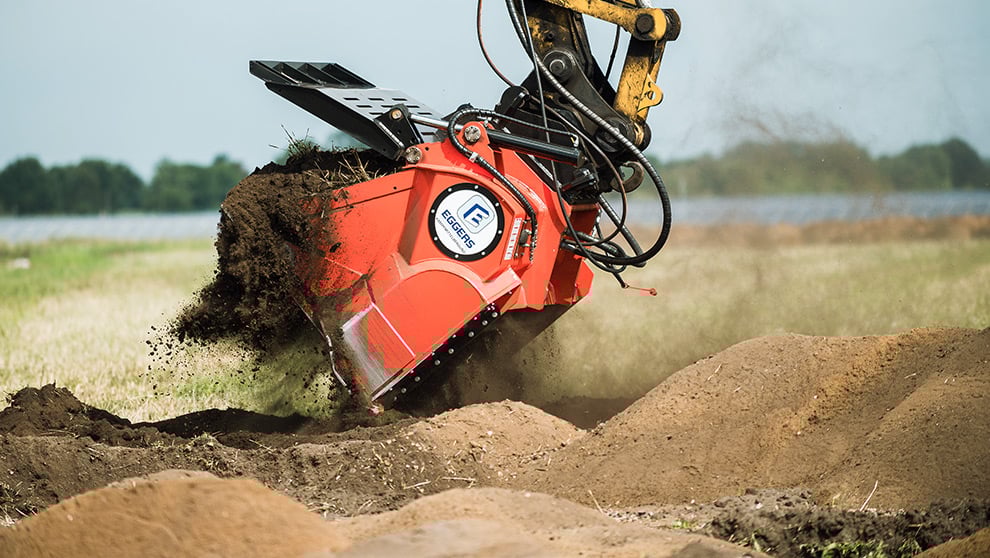

Minebuster in der Volumenberäumung


Hierfür stehen uns unser Minebuster, ein Spezialgerät zur Separation von Munition, und spezielle Separationsanlagen sowie Magnetabscheider zur Verfügung. Der Minebuster reduziert hierbei deutlich den Aufwand einer Volumenberäumung, da das aufwendige Einrichten von Siebplätzen und Splitterschutz verzichtet werden kann. Durch den Minebuster werden so die Einsatzmöglichkeiten einer effizienten Volumenberäumung deutlich erweitert. Der Minebuster wurde speziell für die Munitionsberäumung entwickelt und ist als hydraulisches Anbaugerät für Bagger, Radlader und andere Trägergeräte konzipiert. Kampfmittelbelastetes Material verschiedenster Art wird mit dem Minebuster in der Volumenberäumung direkt vor Ort separiert und anschließend identifiziert. Der Minebuster ist auch in beengten Verhältnissen oder auf Pontons im Wasser einsatzbereit.

Unsere Geräte sind mit DGPS und Baggersteuerungssystemen ausgestattet, wodurch alle Arbeitsschritte exakt georeferenziert und digital dokumentiert sind. Über diese Systeme sind unsere Geräte mit Cat Command auch ferngesteuert einsetzbar.
Qualität und Sicherheit der Arbeit von EGGERS Kampfmittelbergung werden mit dem Minebuster optimiert und ein sehr effizientes Kosten-Nutzen-Verhältnis erreicht.


c_methoden4

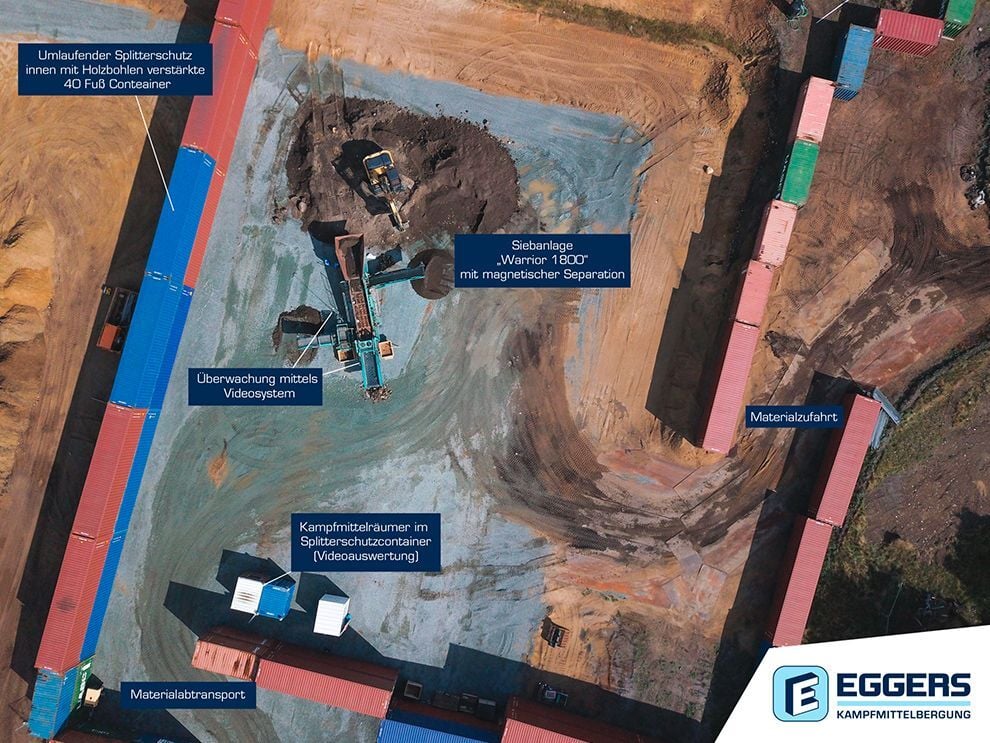

Splitterschutz um Separationsanlage



EINSATZ / VORTEILE

  • Separation von Munition und Fremdstoffen
  • Kombinierbar mit der Herstellung von Baugruben
  • Bei ferromagnetisch und elektromagnetisch stark belastete Flächen
  • In beengten Verhältnissen oder auf Pontons im Wasser einsatzbereit


BAUBEGLEITENDE KAMPFMITTELRÄUMUNG


h_manuell


Bei dieser Räummethode wird der Boden während einer Volumenberäumung von einem Räumtrupp bestehend aus Feuerwerker nach §20 SprengG, Sondierer und Bagger mit aktiven oder passiven Handsonden untersucht. Dabei detektierte Kampfmittel werden identifiziert und geborgen. Nach der Kampfmittelfreigabe kann der Boden unter visueller Kontrolle lagenweise abgetragen werden. Dieser Vorgang wird bis zum Erreichen der Aushubsohle oder des sondierfähigen Horizontes wiederholt.


c_methoden-6

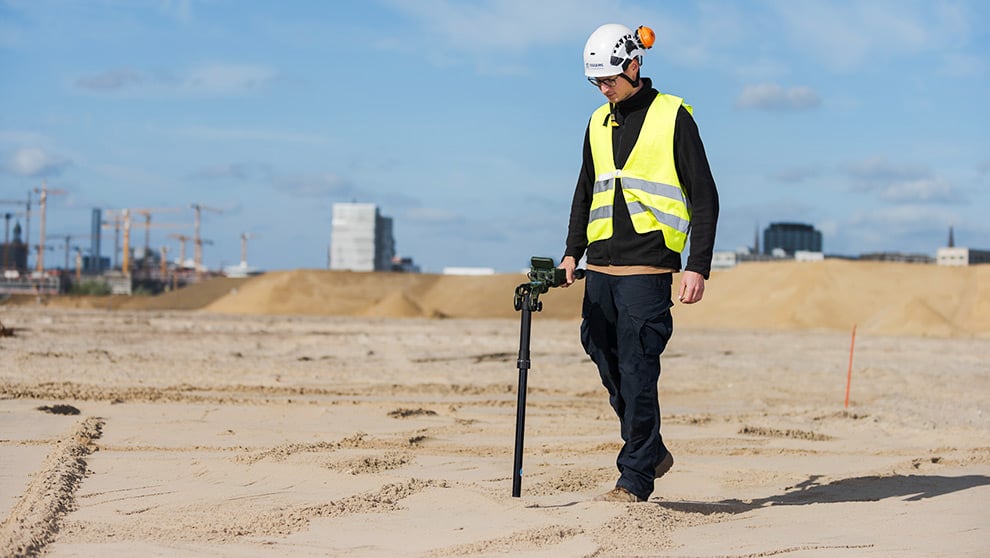

Kampfmittelräumer mit Befähigungsschein nach §20 SprengG mit geomagnetischer Handsonde


Dieses Verfahren wird bei Flächen eingesetzt, bei denen eine vorherige Sondierung und Räumung nur eingeschränkt bis unmöglich ist, sodass die Räumung parallel zu den Bauarbeiten stattfinden kann.

c_methoden2-3

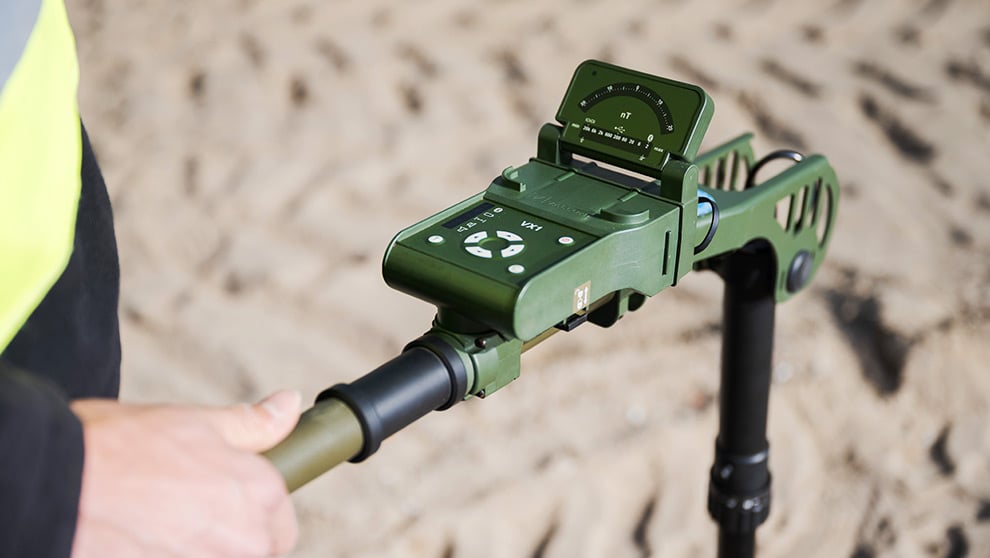

geomagnetische Handsonde zur Detektion von Kampfmitteln


EINSATZ / VORTEILE

  • Flächen mit hoher Störkörperdichte
  • Separation von verunreinigten Böden
  • Nach Abschluss der Räumung kann umgehend eine Freigabe nach dem Stand der Technik ausgesprochen werden
