GEOMAGNETIK IM WASSER
Beim Einsatz der Geomagnetik handelt es sich um ein passives Ortungsverfahren, das die Standardmethode in der Kampfmittelbergung darstellt. Ziel des Verfahrens ist die Detektion magnetischer Anomalien im Erdmagnetfeld die von eisenhaltigen Objekten hervorgerufen werden und damit als Indikator für das Vorhandensein von Kampfmitteln dienen.

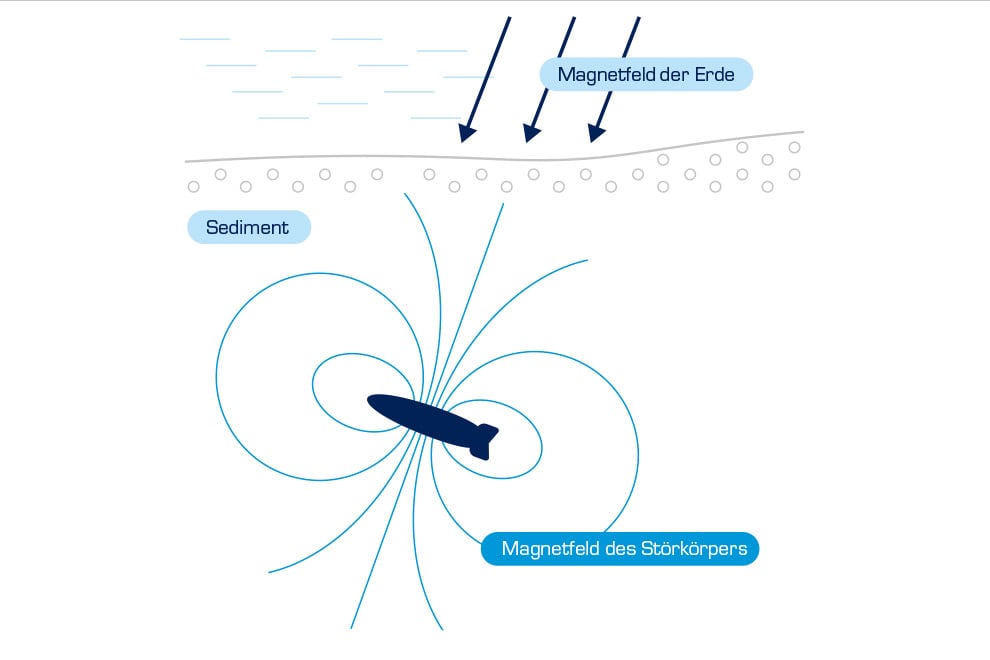

Beispiel einer Bombe im Sediment: Magnetfeld-Survey zur Kampfmittelbergung mit Darstellung des Erd- und Störkörpermagnetfelds.
Neben der Kampfmitteldetektion stellt die Geomagnetik eine Methode zur großflächigen und kosteneffizienten Untersuchung in den Bereichen der Infrastrukturanalyse, Archäologie oder Forensik dar.

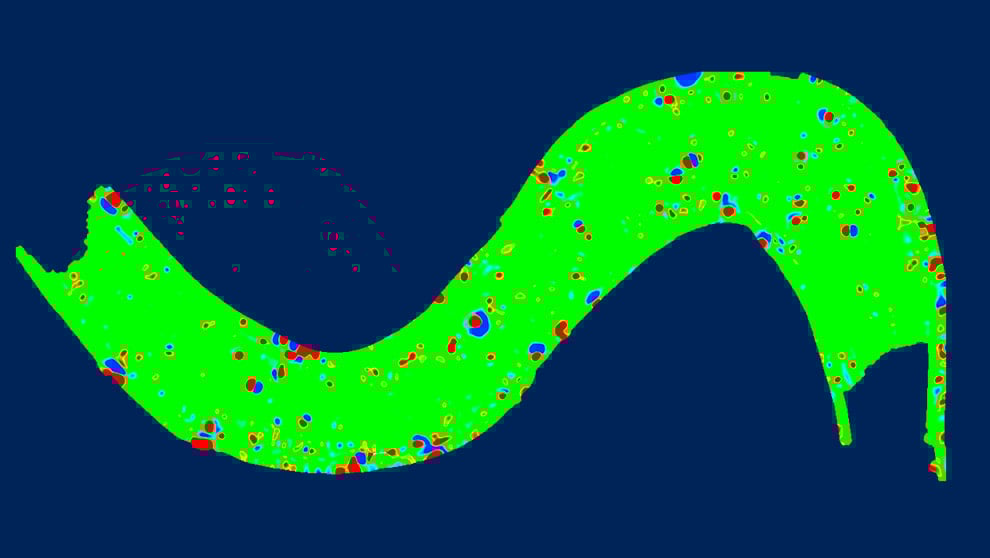

Farbkartendarstellung der FLX-Messdaten in der Havel
Mit den Methoden Fluxgate und Cäsiumdampf-Magnetometer stehen uns zwei Systeme zur Verfügung, die den jeweiligen Auftragsanforderungen entsprechend zum Einsatz kommen.
In flachen und engen Gewässern (z.B. Hafen, Seen, Flüsse) kommt ein dynamisch tiefenkontrolliertes Fluxgate-System zum Einsatz.
Der ScanFish III KATRIA 3D ist ein ferngesteuerter Unterwasserschlepprahmen (ROTV), der hinter einem Vermessungsschiff betrieben wird.
Das System wurde speziell für die großflächige Erkundung von Gewässern entwickelt und ermöglicht die präzise Erfassung von Daten zur Detektion von Kampfmitteln (UXO) sowie zur Kartierung des Meeresbodens.
ScanFish III KATRIA 3D, fertig zum Einsatz für die Kampfmittelsondierung
Während des Betriebs wird der ScanFish über eine Elektrowinde geschleppt und durch steuerbare Klappen auf einer konstanten Höhe über dem Meeresgrund geführt wodurch eine konsistent hohe Messgenauigkeit gewährleistet ist.
Hierzu werden fortlaufend die Daten der integrierten Altimeter und Tiefensensoren ausgewertet.

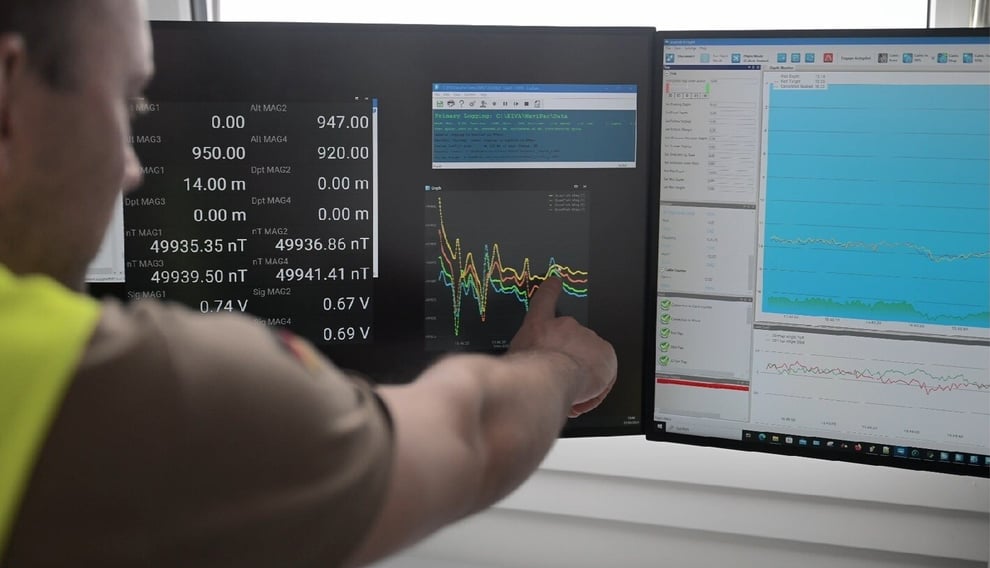

Digitale Steuerung und Datenkontrolle zur Kampfmittelsondierung
Steuerbare Seitenruder ermöglichen zudem das präzise führen des Systems auf vorgegebenen Bahnen, was eine effiziente Flächenabdeckung sicherstellt.
Die Position des ScanFish in Bezug auf das Schiff wird dabei kontinuierlich über ein schallbasiertes Unterwassernavigationssystem (USBL) überwacht.
Diese Steuerbarkeit quer zur Fahrtrichtung erlaubt auch den Einsatz in Gebieten mit starken und wechselnden Strömungen.
ScanFish III KATRIA 3D im Einsatz vom Multicat „Düne“ zur Kampfmittelsondierung
Das Gerät kann vier Magnetometer sowie bei Bedarf ein externes Side-Scan-Sonar aufnehmen. Über eine integrierte Multiplexer-Box lassen sich weitere Sensoren einbinden.
Die robuste Bauweise ermöglicht Einsätze bis zu 400 Meter Wassertiefe bei einer Zuggeschwindigkeit von 4 bis 6 Knoten. Sicherheitsfunktionen wie ein automatisches Aufstiegsprogramm bei Verbindungsverlust erhöhen die Betriebssicherheit in anspruchsvollen Einsatzumgebungen.
EINSATZ / VORTEILE
- Unterwasser-Kampfmittelsondierung (UXO) in Wassertiefen von 5 bis 400 m
- Meeresbodenkartierung in Kombination mit Side-Scan-Sonar
- Führung und Navigation von Schleppsystemen und Schleppsensoren
- Hohe Präzision durch automatische Tiefenregelung und konstante Sensorführung
- Flexibilität durch Integration verschiedener Sensoren
- Effiziente Flächendeckung durch dynamische Steuerung im Wasser
- Große Arbeitstiefe bis 400 m für vielfältige Einsatzbedingungen

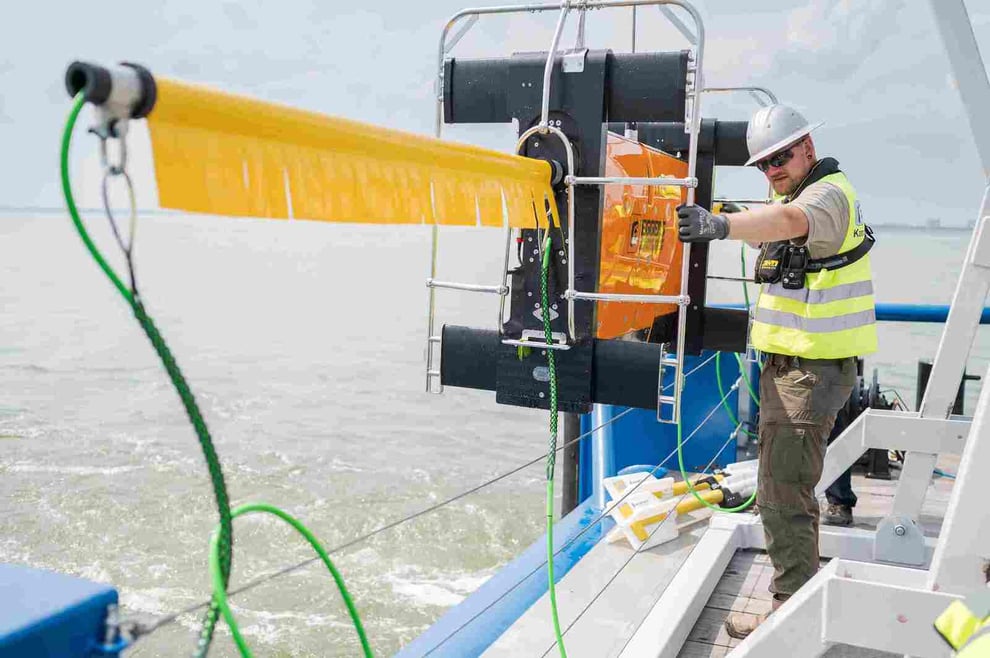

ELEKTROMAGNETIK IM WASSER
Die Elektromagnetik eignet sich besonders bei komplexen Fragestellungen, wenn die Aussage der Geomagnetik, durch störende, ferromagnetische aber nicht leitfähige Materialien (Schlacke, Hartbrandziegel etc.) stark limitiert ist.

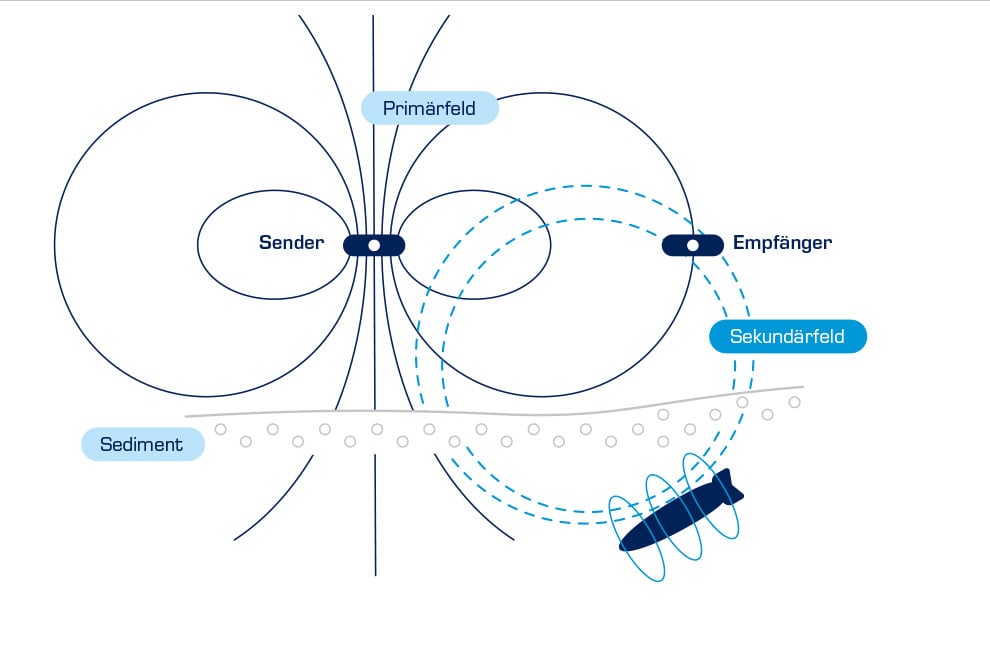

Es handelt sich hierbei um ein aktives Ortungsverfahren, das auf dem Prinzip der Transienten-Elektromagnetik (TDEM) basiert.
Im Gegensatz zur Geomagnetik werden nur leitfähige Objekte angesprochen, was zu einer valideren Aussage hinsichtlich eines Kampfmittelverdachtes führt, da hier eine Leitfähigkeit als Indikator Grundsätzlich attestiert wird.
Die Nutzung eines für Unterwasserarbeiten ausgelegten Elektromagnetiksystems erweitert den Anwendungsbereich in schwer zugänglichen Bereichen wie an Uferböschungen und in Flachwasserzonen sowie schwer zugänglicher Hafenanlagen.

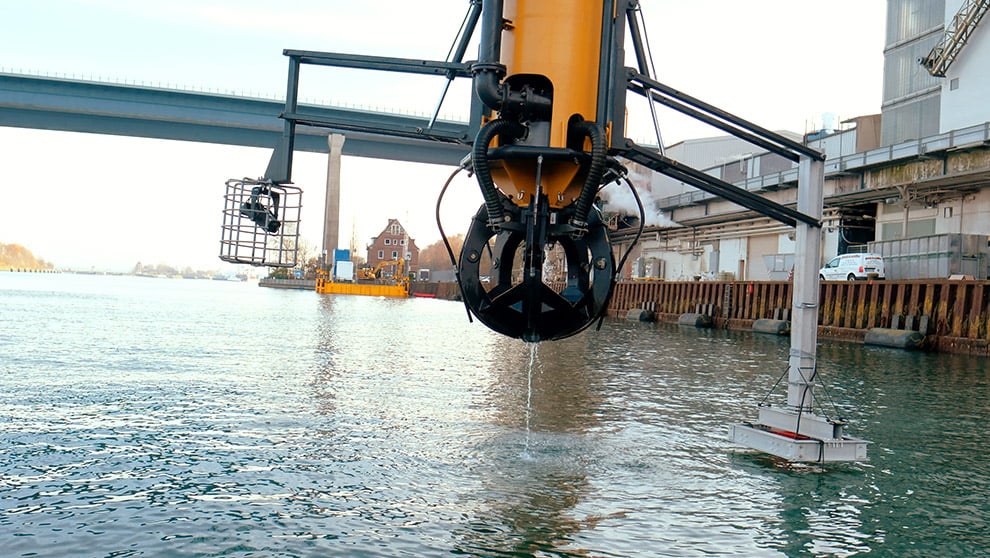

Zudem werden elektromagnetische Systeme im Wasser zur Relokalisierung bereits detektierter Anomalien im Zuge der Bergung und Identifizierung eingesetzt, so z.B. am EGGERS OctopusTool i500.

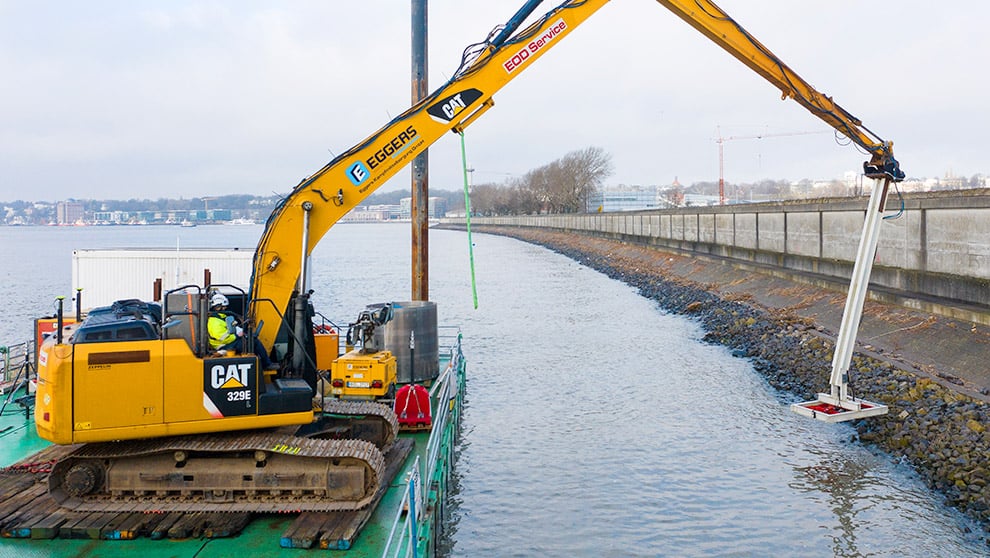

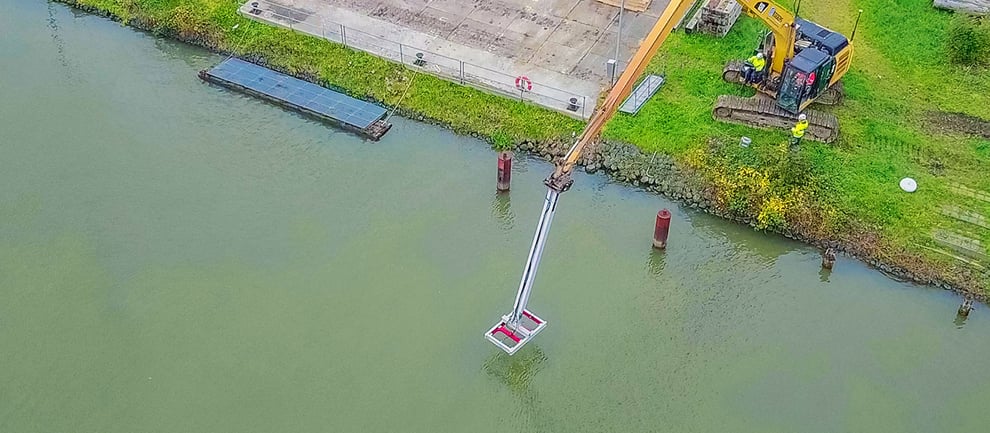

Das Elektromagnetiksystem kann an verschiedenen Aufnahmegeräten geführt werden und kommt je nach Aufgabenstellung im Uferbereich an Land oder auf wasserseitigen Trägersystemen zum Einsatz.
EINSATZ / VORTEILE
- UXO-Detektion
- Objektsuche
- Kabelerkundung
SIDESCAN SONAR

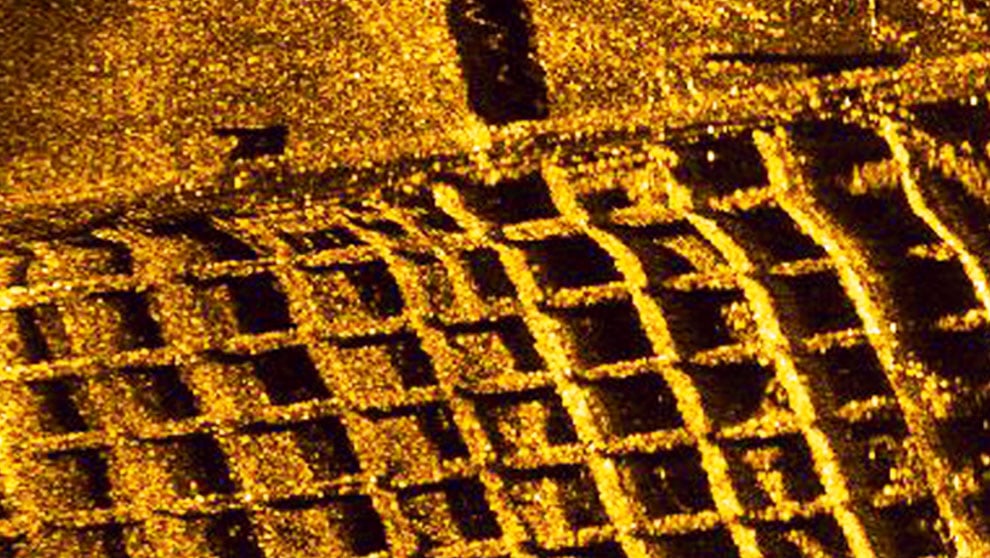

Mit unserem modernen Side-Scan-Sonar lassen sich Unterwasser-Strukturabbildungen in höchster Auflösung unter Wasser erzielen und große Flächen des Gewässergrundes schnell und effizient analysieren.
Hindernisse werden identifiziert und aufliegende Objekte wie z. B. Kampfmittel lokalisiert und aufgezeichnet.
In Kombination mit genauen Positionierungsmethoden per RTK-DGPS und USBL lassen sich die georeferenzierten Bilder im Zentimeterbereich mit anderen geophysikalischen Methoden abgleichen.
Side-Scan-Sonare eignen sich für die Detektion verschiedenster Objekte im Wasser wie Kampfmittel, Bauwerke, archäologische Funde, Kabeltrassen, Pipelines, Geisternetze etc.
Durch die Verwendung verschiedener Frequenzen ist das Erstellen eines Gesamtüberblickes sowie eine vertiefende Untersuchung einzelner Objekte möglich.
EINSATZ / VORTEILE
- Vor-Ort Untersuchungen
- Analyse des Meeresbodens
- Hindernisvermeidung für geomagnetische Untersuchungen
- Objektidentifikation und -unterscheidung (UXOs, Kabel, Anker, Wracks, …)
- Qualitativer Überblick über das Relief des Meeresbodens
- Bestätigung oder Ausschluss magnetischer Anomalien
UHD MULTIBEAM

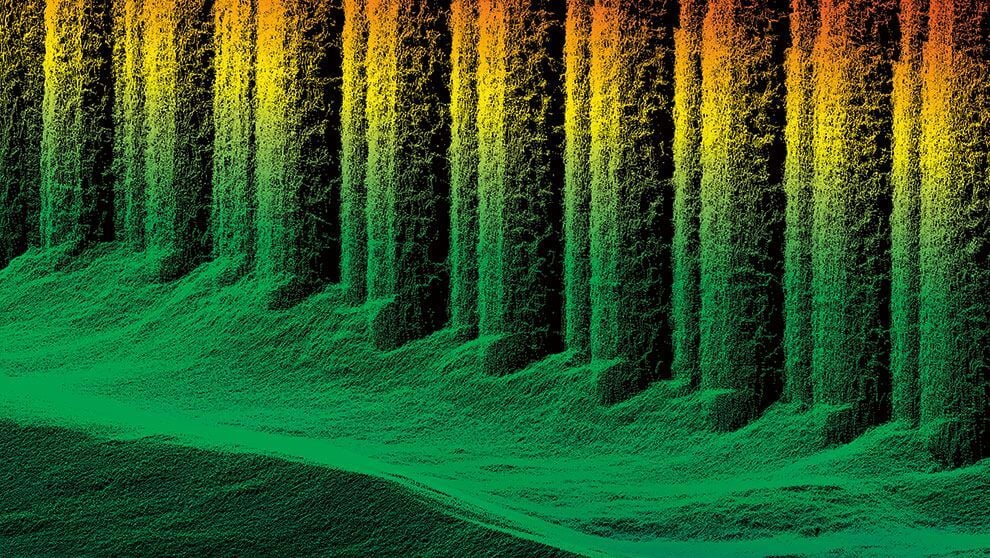

Mit unserem ultra-hochauflösenden Multibeam lassen sich schnelle und großflächige 3D-Untersuchungen der Acoustic-Digital-Technologie im Zentimeterbereich durchführen.
Die vielfältigen Anwendungsgebiete erstrecken sich von der klassischen Tiefenkartierung über die Objektsuche (Wracks, Kampfmittel, Container) bis hin zur Inspektion und Schadenermittlung von Unterwasserbauwerken, Spundwänden, Seekabeln oder Pipelines.
Objekte werden georeferenziert verortet und Schäden wie Ausbrüche, Spaltmaße, Fehlstellungen, Korrosion oder Auskolkungen vermessen.
Die Georeferenzierung erfolgt mittels DGPS, modernster Bewegungssensorik und Korrektursensoren, so dass jeder einzelne „Beam“ des Fächerecholotes seine eigenen Lagekoordinaten hat. Durch die lückenlose Digitalisierung der Gewässersohle lassen sich Objekte in einer 3D-Punktwolke darstellen, ihre Lage und Größe vermessen und Beschädigungen identifizieren und berechnen.
Durch das Gesamtsystem der eingesetzten Sensoren werden gängige hydrographische Messgenauigkeiten übertroffen.
Bei der Munitionssondierung von Gewässern erlaubt die digitale 3D-Erfassung von Objekten, neben der Lokalisierung, auch eine Identifikation von Kampfmitteln in einem Datenbankabgleich. Mit der maßstabsgetreuen Abbildung wird das Ausmaß der Schäden an Kampfmitteln berechnet und eine präzise Risikobewertung im Vorwege einer Räummaßnahme erstellt.
Im Bereich der marinen Archäologie liefert das Multibeam hochaufgelöste Daten, die eine aussagekräftige archäologische Interpretation erlauben. Potentielle archäologische Anomalien werden identifiziert und die gesetzlichen Vorgaben zum Schutz des kulturellen Erbes umgesetzt.

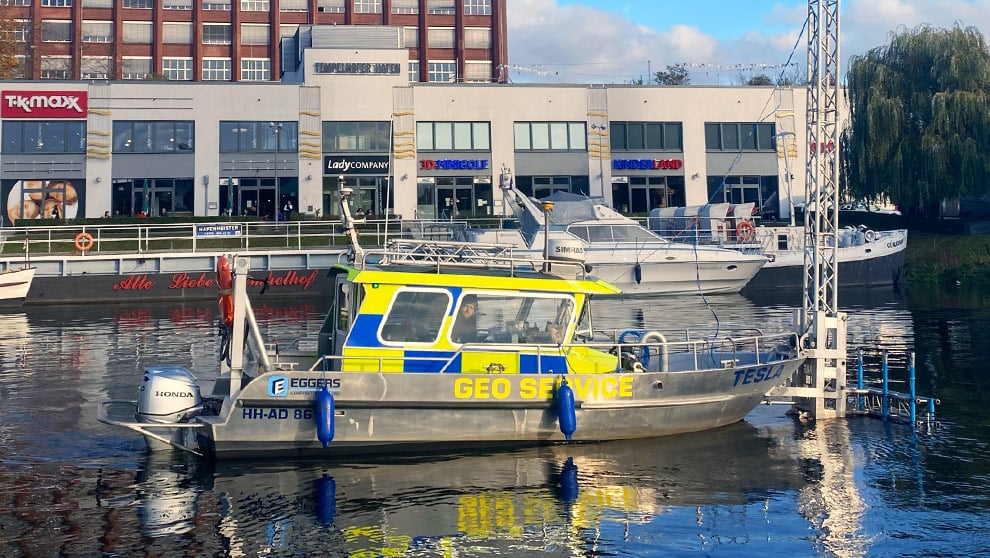

Das Messboot TESLA mit seinem sehr geringen Tiefgang und seiner kompakten Bauweise erlaubt den Einsatz der Multibeam-Technologie auch in bisher nicht erreichbaren flachen Gewässern. Damit lassen sich bewährte Offshore-Anwendungen in den Binnenbereich transportieren.
EINSATZ / VORTEILE
- Kampfmittelerkundung
- Objektvermessung und -detektion
- Bauwerksinspektion in UHD-Auflösung
- Bathymetrie-Vermessung
- Aushubüberwachung
- Schiffsrumpfinspektion
- Wracksuche und Archäologie
- Fahrrinnenüberwachung
- Objektsuche nach Havarien
- Forensik
SUBBOTTOM PROFILER
Mit dem Subbottom-Profiler lassen sich Einblicke in den Gewässergrund erlangen. Die ausgesendeten hochenergetischen akustischen Wellen dringen in die oberen Sedimentschichten ein und werden an Schichtgrenzen und Objekten reflektiert.
In Kombination mit hochsensibler Bewegungssensorik und Echtzeit-korrigierten DGPS-Daten wird ein georeferenziertes hochaufgelöstes Bild im Zentimeterbereich in den oberen Metern des Gewässerbodens erzeugt.
Geologische Strukturen lassen sich interpretieren und Schichtmächtigkeiten und Volumina ableiten. Im Sediment eingebettete Einzelobjekte wie Kampfmittel, Pipelines oder Kabel werden identifiziert und verortet.
Der Einsatz des Subbottom-Profilers eignet sich besonders als zusätzliche oder zweite Expertise in einer korrelierten Auswertung mit den herkömmlichen magnetischen Verfahren bei der UXO Detektion, wodurch eine deutlich validere Bestimmung von Verdachtsobjekten erreicht wird.
In der marinen Archäologie liefert der Subbottom-Profiler eine kosteneffiziente Lösung zur Kartierung und Verwaltung des maritimen Kulturerbes im Gewässergrund.
Mit dem Einsatz in flachen Küstenbereichen, Flüssen und Hafenbecken bis hin zu Off-Shore Bereichen mittlerer Wassertiefe bietet sich ein breites Anwendungsspektrum.
EINSATZ / VORTEILE
- Geologische Untersuchung
- Off-Shore Baugrunduntersuchung
- Objektortung im Sediment (UXO, Kabel, Pipelines, Felsbrocken)
- Hochauflösende Schichterkennung
- Georeferenzierte 2D-Profile im Zentimeterbereich
©
